| 品牌：上海力典阀门 | 型号：LDBUC法兰式不锈钢蝶阀 | 材质：不锈钢 |
| 类型(通道位置)：二通式 | 连接形式：法兰 | 公称通径：50mm |
| 适用介质：氮气 | 流动方向：单向 | 零部件及配件：阀体 |
| 用途：安全 | 形态：蝶式 | 压力环境：常压 |
| 工作温度：常温℃ | 标准：国标 | 规格：国产电磁阀 |
| 规格1：款到下单生产发货 |
阀门品牌：上海力典阀业
阀门型号：LDBUC
阀门尺寸：高：10-100；宽：10-100
介质温度：C2：-10℃～80℃，C3：-10℃～130℃
环境温度：-30℃～+70℃
工作压力：PN10、PN16、PN25
阀门功能：防爆型，信号反馈，带手动，调节阀
阀体材质：WCB、SS304、SS316、SS316L
公称通径：50-1000mm
| 阀体参数 | 技术参数 | |
| 公称通径 50-1000mm | 电源电压 AC220V、AC380V(其它***） | |
| 公称压力 PN10、PN16、PN25 | 环境温度 -30℃～+70℃ | |
| 连接方式 法兰连接 | 防护等级 IP673 | |
| 阀体材质 WCB、SS304、SS316、SS316L | ||
| 碟板材质 WCB、SS304、SS316、SS316L | ||
| 密封材料 NBR、EPDM、J（衬胶） | 功能选项 | |
| 工作温度 | C2：-10℃～80℃ | 防 爆 型 防爆等级：dIIBT4 |
| C3：-10℃～130℃ | 信号反馈 X1机械无源信号，X2有源信号 | |
| 标准规范 | 手动功能 手动功能 电动执行器带有手动开阀、关阀功能 | |
| 法兰标准 GB9113、GB9115 | 开关型 通电开到位，通电关到位。 | |
| 检测与试验 GB/T13927-1992B/T9092-1999 | 调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 | |
| 设计标准 JB-T8527-1997 | 适用介质 水、空煤气、中性气体或液体 | |
| 结构长度标准 GB/T12221 | 备注 电动参数请另参考选配的电动执行器资料 | |
 |
| GB阀体尺寸(mm)配LDE电动执行器 | ||||||||
| 规格型号 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-电动头 |
| LDBUC50 | 50 | 108 | 155 | 125 | 412 | 70 | 4-Ф16 | LDE-010 |
| LDBUC65 | 65 | 112 | 175 | 145 | 412 | 76 | 4-Ф16 | LDE-010 |
| LDBUC80 | 80 | 114 | 190 | 160 | 425 | 89 | 4-Ф16 | LDE-010 |
| LDBUC100 | 100 | 127 | 214 | 180 | 437 | 104 | 8-Ф16 | LDE-010 |
| LDBUC125 | 125 | 140 | 252 | 210 | 452 | 120 | 8-Ф16 | LDE-010 |
| LDBUC150 | 150 | 140 | 282 | 240 | 504 | 132 | 8-Ф16 | LDE-015 |
| LDBUC200 | 200 | 152 | 337 | 295 | 521 | 167 | 8-Ф16 | LDE-020 |
| LDBUC250 | 250 | 165 | 405 | 350/355 | 607 | 202 | 8-Ф16 | LDE-040 |
| LDBUC300 | 300 | 178 | 460 | 440/410 | 686 | 239 | 12-Ф20 | LDE-060 |
| LDBUC350 | 350 | 190 | 524 | 460/470 | 714 | 265 | 12-Ф20 | LDE-120 |
| LDBUC400 | 400 | 216 | 585 | 515/525 | 749 | 297 | 16-Ф20 | LDE-120 |
| GB阀体尺寸(mm)配LDX电动执行器 | ||||||||
| 规格型号 | DN | L | D | D1 | H1 | H2 | Z-ФD | E-电动头 |
| LDBUC50 | 50 | 108 | 155 | 125 | 302 | 70 | 4-Ф16 | LDX-005 |
| LDBUC65 | 65 | 112 | 175 | 145 | 302 | 76 | 4-Ф16 | LDX-005 |
| LDBUC80 | 80 | 114 | 190 | 160 | 315 | 89 | 4-Ф16 | LDX-005 |
| LDBUC100 | 100 | 127 | 214 | 18 | 327 | 104 | 8-Ф16 | LDX-010 |
| LDBUC125 | 125 | 140 | 252 | 210 | 342 | 120 | 8-Ф16 | LDX-010 |
| LDBUC150 | 150 | 140 | 282 | 240 | 348 | 132 | 8-Ф16 | LDX-016 |
| LDBUC200 | 200 | 152 | 337 | 295 | 415 | 167 | 8-Ф16 | LDX-020 |
| LDBUC250 | 250 | 165 | 405 | 350/355 | 482 | 202 | 8-Ф16 | LDX-040 |
| LDBUC300 | 300 | 178 | 460 | 440/410 | 560 | 239 | 12-Ф20 | LDX-60 |
| LDBUC350 | 350 | 190 | 524 | 460/470 | 721 | 265 | 12-Ф20 | LDX-100 |
| LDBUC400 | 400 | 216 | 585 | 515/525 | 756 | 297 | 16-Ф20 | LDX-160 |
| 应用领域 |

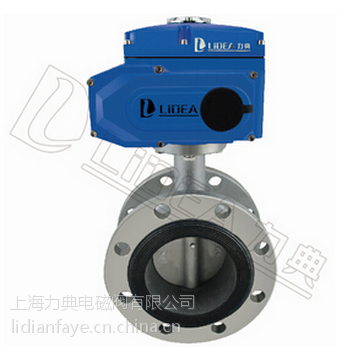

| 本产品是由蝶阀与LDE系列电动执行机构（可选防爆）配套，输入控制信号（4-20mA或1-5～VDC)及单相电源即可控制运转，电动蝶阀具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。它特别适合介质是粘稠、含颗粒、纤维性质的使用场合。目前该电动调节阀蝶阀广泛应用于食品、环保、轻工、石油、造纸、教 学和科研设备、电力等行业的工业自动控制系统中。 |
| 产品特点 |
| *三维偏心结构，磨损小、密封性好 |
| *多层密封、硬密封、金属密封多种选择 |
| *具有耐高温、耐高压、耐腐蚀想能 |
